Определение длины трубы PERT, необходимой для проекта, является важным шагом, который может существенно повлиять на успех проекта, его экономическую эффективность и общую эффективность. Как поставщик труб PERT, я сталкивался со многими клиентами, сталкивавшимися с трудностями при точном расчете необходимой длины труб. В этом блоге я поделюсь некоторыми практическими методами и соображениями, которые помогут вам принять это решение.
Понимание требований проекта
Прежде чем приступить к расчету длины трубы, необходимо иметь четкое представление о требованиях проекта. Это включает в себя определение цели установки трубы PERT. Для системы отопления, водопровода или промышленного применения? Каждое приложение имеет свои уникальные требования и особенности компоновки.

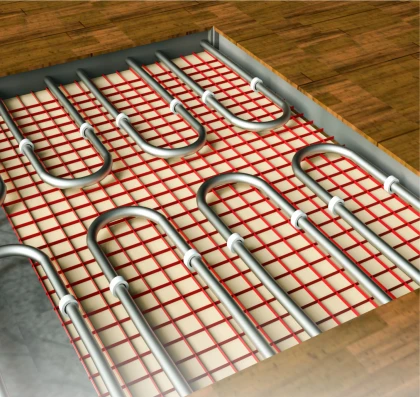

Например, в системе теплого пола трубы обычно прокладываются змеевидно по всей площади пола. Расстояние между трубами, которое может варьироваться от 100 мм до 300 мм в зависимости от отопительной нагрузки и напольного покрытия, будет влиять на общую длину необходимых труб. С другой стороны, система водоснабжения может потребовать прокладки труб вдоль стен, потолков или под землей, следуя кратчайшему и наиболее практичному пути для подключения различных приборов.
Измерение макета
Как только вы поймете требования проекта, следующим шагом будет измерение места установки трубы PERT. Это можно сделать несколькими способами:
Ручное измерение
Для небольших проектов или участков с простой планировкой может быть достаточно ручного измерения с помощью рулетки или измерительного колеса. Начните с определения начальной и конечной точек участка трубы. Затем измерьте прямые участки трассы трубы, принимая во внимание все изгибы, колена и тройники. При измерении углов или препятствий обязательно измеряйте фактический путь, по которому пройдет труба, а не просто расстояние по прямой между двумя точками.
Например, если вы устанавливаете трубу PERT в помещении для системы водоснабжения, измерьте расстояние от основного водозаборника до каждого крана, раковины или унитаза. Сложите длины всех отдельных участков трубы, чтобы получить первоначальную оценку общей длины трубы.
Использование планов зданий
Для более крупных проектов или сложных планировок зачастую более эффективно использовать планы зданий. Архитектурные или инженерные планы обычно предоставляют подробную информацию о размерах здания, расположении светильников и предполагаемых маршрутах трубопроводов. Вы можете использовать масштабную линейку для измерения длины труб прямо по планам. Обязательно преобразуйте измерения из масштаба на плане в фактические размеры.
Если планы доступны в цифровом формате, вы можете использовать такие программные инструменты, как AutoCAD или SketchUp, для более точного измерения длины труб. Эти инструменты позволяют создавать 3D-модели проекта и рассчитывать точные длины участков труб с учетом всех изгибов и соединений.
Учет арматуры и соединений
При расчете необходимой длины трубы PERT важно учитывать фитинги и соединения. Фитинги, такие как колена, тройники, муфты и клапаны, используются для изменения направления трубы, соединения нескольких труб вместе или управления потоком жидкости. Каждый фитинг добавляет определенную длину к общей длине трубы.
Длина, добавляемая фитингами, может варьироваться в зависимости от типа и размера фитинга. Например, колено под углом 90 градусов может увеличить длину трубы на 100–200 мм, а тройник — на 150–250 мм. Точные размеры фитингов, которые вы используете, можно узнать в спецификациях производителя.
Для учета фитингов можно либо добавить расчетную длину каждого фитинга к общей длине трубы, либо рассчитать эквивалентную длину фитингов. Эквивалентная длина — это длина прямой трубы, которая будет иметь такое же сопротивление потоку, как и фитинг. Этот метод более точен, особенно при расчете расхода жидкости, но требует более детальных знаний гидравлических характеристик фитинга.
Учет потерь и непредвиденных расходов
Помимо фактической длины трубы, необходимой для проекта, вам также следует учитывать отходы и непредвиденные расходы. В процессе установки неизбежно возникают отходы из-за ошибок при резке, повреждения труб или изменений в проекте. Для учета этих факторов рекомендуется добавить коэффициент непредвиденных обстоятельств от 5% до 10% к общей расчетной длине трубы.
Например, если расчетная длина трубы составляет 100 метров, добавление 10% непредвиденных расходов будет означать заказ 110 метров труб PERT. Эта дополнительная длина гарантирует, что у вас будет достаточно труб для завершения проекта, даже если возникнут непредвиденные обстоятельства.
Использование онлайн-калькуляторов
Доступно несколько онлайн-калькуляторов, которые помогут вам определить длину трубы PERT, необходимую для вашего проекта. Эти калькуляторы обычно требуют ввода некоторой базовой информации о проекте, такой как тип применения, размеры компоновки и количество фитингов. Затем они используют заранее запрограммированные алгоритмы для расчета общей длины трубы с учетом всех соответствующих факторов.
Хотя онлайн-калькуляторы могут быть удобным инструментом, важно отметить, что их точность зависит от предоставленной вами информации. Обязательно дважды проверьте входные данные и рассчитанные результаты, чтобы убедиться в их точности.
Заключение
Определение длины трубы PERT, необходимой для проекта, требует тщательного планирования, точных измерений и учета различных факторов. Понимая требования проекта, измеряя планировку, учитывая фитинги и соединения, учитывая отходы и непредвиденные расходы, а также используя соответствующие инструменты, такие как онлайн-калькуляторы, вы можете быть уверены, что закажете правильное количество труб PERT для вашего проекта.
Если вы планируете проект, для которого требуется труба PERT илиPERT-трубки, и вам нужна более подробная консультация или вы хотите изучить наш широкий ассортиментПЭТ трубыпродукты, пожалуйста, не стесняйтесь обращаться к нам. Наша команда экспертов готова помочь вам принять лучшее решение для вашего проекта. Мы с нетерпением ждем возможности работать с вами и способствовать успеху вашего проекта.
Ссылки
- ASPE (Американское общество инженеров-сантехников). Справочник по проектированию сантехники.
- Гидравлический институт. Справочник по насосам.
- Спецификации производителя на трубы и фитинги PERT.
